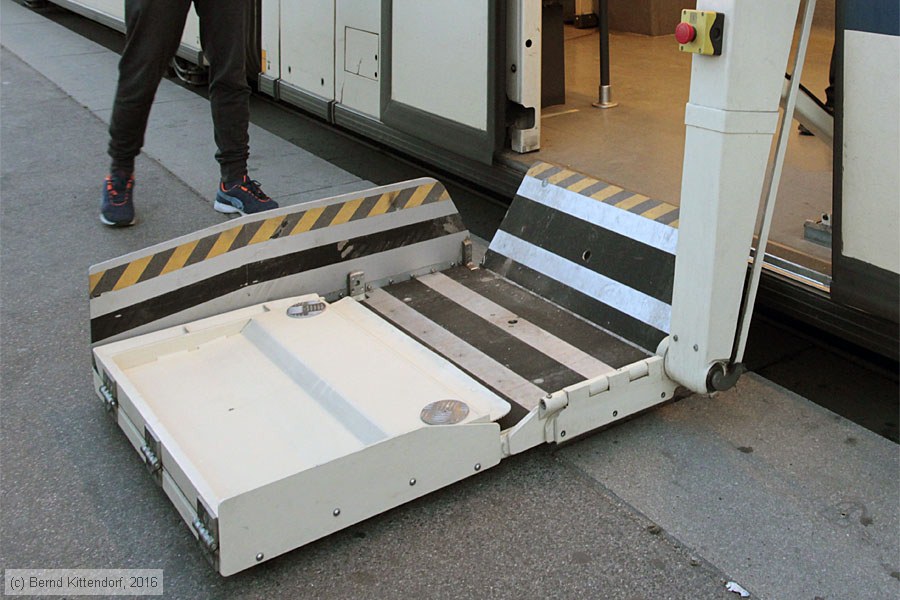

| Wiener Lokalbahn - 403 Ausgefahrener Rollstuhl-Lift am Triebwagen 403, aufgenommen an der Haltestelle Bahnhof Meidling am Bahnsteig für die Fahrtrichtung Oper am 01. September 2016. Die Einstiegshöhe dieser Triebwagen beträgt 410 mm über Schienenoberkante. Die Bedienung des Hublifts erfolgt durch die Triebfahrzeugführer. Am Hebearm der mehrteiligen Plattform mit Abrollsicherung gibt es einen gut sichtbaren Pilztaster für den Nothalt (rechts oben im Bild). Thema Spalt an der Bahnsteigkante: Die Spaltbreite (also der horizontale Spalt) liegt bei den Triebwagen der Reihe 400 bei gerader Bahnsteigkante bei 70 mm (aus Wagenkastenbreite 2,50 m und Abstand Gleismitte zur Bahnsteigkante 1,32 m). Die Spalthöhe (der vertikale Spalt) beträgt ohne Belastung und ohne Radverschleiß etwa 210 mm (aus Einstiegshöhe und bei 20 cm hohen Bahnsteigen). Es gibt abweichende Bahnsteige. Der ganz ausgeklappte Lift hat einen Platzbedarf von 1,87 m gemessen ab dem seitlichen Wagenkasten. Die Auffahrt im Rollstuhl kann seitlich erfolgen. Photo: Bernd Kittendorf (info@bernd-kittendorf.de) Homepage: www.bernd-kittendorf.de |
